O PTL foi desenvolvido para indicação e supervisão de corrente trifásica. Substitui três amperímetros analógicos e relé bimetálico, reduzindo mão-de-obra e de instalação e otimizando a utilização de espaços no painel. Possui alarme superior e inferior, sendo ideal para controle e proteção de cargas trifásicas, como motores e bancos de resitências, substituindo também relés de proteção de corrente. Acesso aos parâmetros protegidos por senha.

Esse aparelho consiste em um amperímetro trifásico microprocessado versátil, capaz de indicar e monitorar uma corrente alternada na faixa de 0 a 600A, com o auxílio de um transformador de corrente externo. A escala de corrente é configurável, aceitando diversos modelos de transformadores de corrente (TC). Para transformadores de corrente inferiores a 100A, o controlador possui indicação e controle decimal.

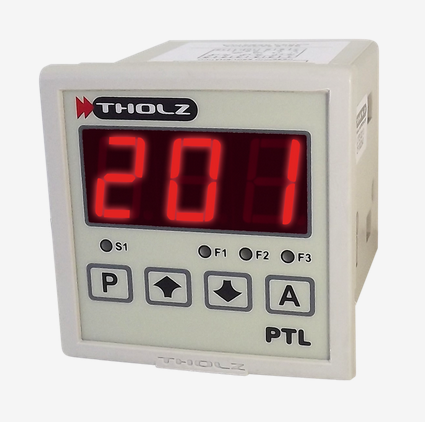

Possui um display de três dígitos vermelhos que permitem a visualização das correntes, sendo estas indicadas de forma alternada. O controlador apresenta em seu frontal quatro led´s vermelhos: um para indicar o estado da saída do alarme, os demais indicam a fase da corrente visualizada no display. O instrumento possui uma saída de alarme configurável, atendendo a uma vasta gama de aplicações. O alarme pode ser configurado como inferior, superior, de banda com lógica dentro da faixa e fora da faixa. O alarme pode ser também ajustado para ser memorizado e temporizado.

O aparelho é indicado para utilização em sistemas que requeiram o monitoramento de corrente em uma rede trifásica, proteção de motores, monitoramento de falta de fase, entre outras aplicações. O controlador pode ser utilizado também como um indicador de corrente.


CARACTERÍSTICAS GERAIS:
Caixa plástica tipo ABS, auto-extinguível;
Alarme configurável;
Classe de precisão: 0,5% da faixa;
Acesso à programação protegido por senha;
Led indicador do estado da saída do alarme;
Escala do transformador de corrente configurável;
Indicação e controle decimal para transformadores de corrente inferiores a 100A.

ESPECIFICAÇÕES GERARAIS:
Peso aproximado: 340g.
Dimensões: 75 x 75 x 92mm.
Recorte para fixação em painel: 68,5 x 68,5 mm.

ENTRADA DE SINAL: Para transformador de corrente, com corrente secundária de 5A.
Obs.: O controlador aceita transformadores de corrente com corrente nominal no primário de até 600A, para tal deve-se programar o parâmetro F01 - transformador de corrente, ver nível 2 de programação.

ALIMENTAÇÃO: 90~240Vca. (Fonte chaveada). Maiores detalhes ver item 7 no manual anexado abaixo.Esquema de ligação.

SAÍDAS DE CONTROLE:
Saída à relé: max. 5A, carga resistiva.
Vida elétrica: 105 operações, mínimo.
Vida mecânica: 107 operações, mínimo.
